DF标准型高精密中空旋转平台

IP65防护：具防水等级，适用于湿式较高环境
高刚性，高扭矩：合金钢外壳及大模楼齿根设计，最适用于大惯量负载的旋转需求
高精度：齿轮达JIS 0级要求（齿轮几何公差≤0.002mm）超低背隙
高传导效率：齿轮以螺旋导程设计，以滑动方式转动传动效率达96%
超低噪音：1500rpm运转噪音值小于50db
寿命长：使用高硬度、高密度齿轮材料，精度寿命佳。

现货供应，支持定制，批发价格，全国包邮，欢迎咨询！

技术参数

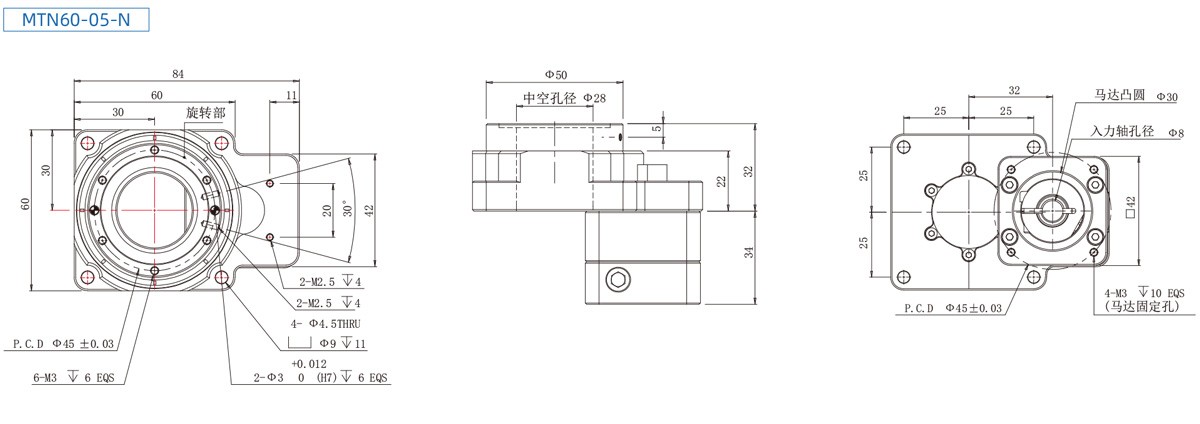

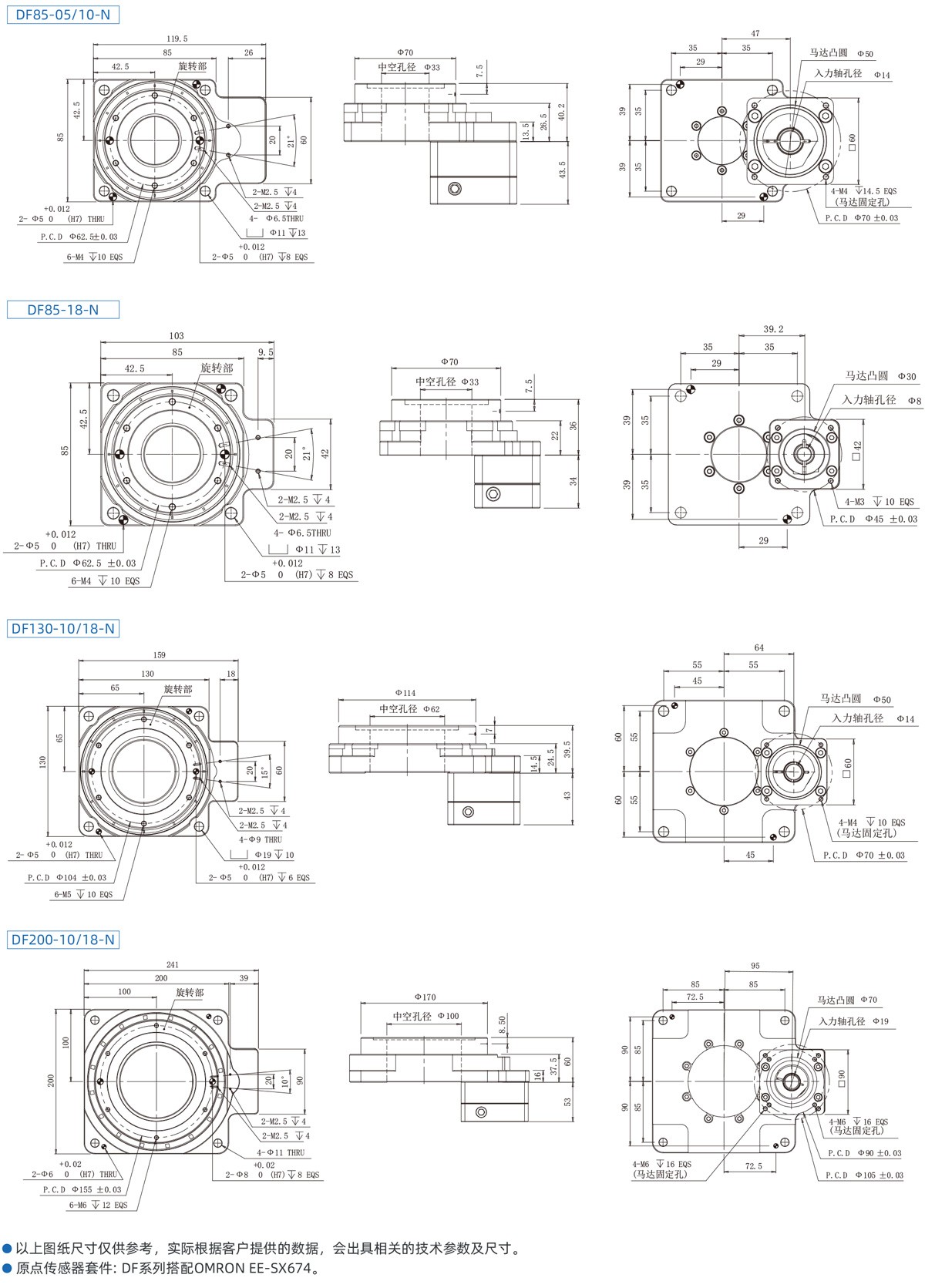

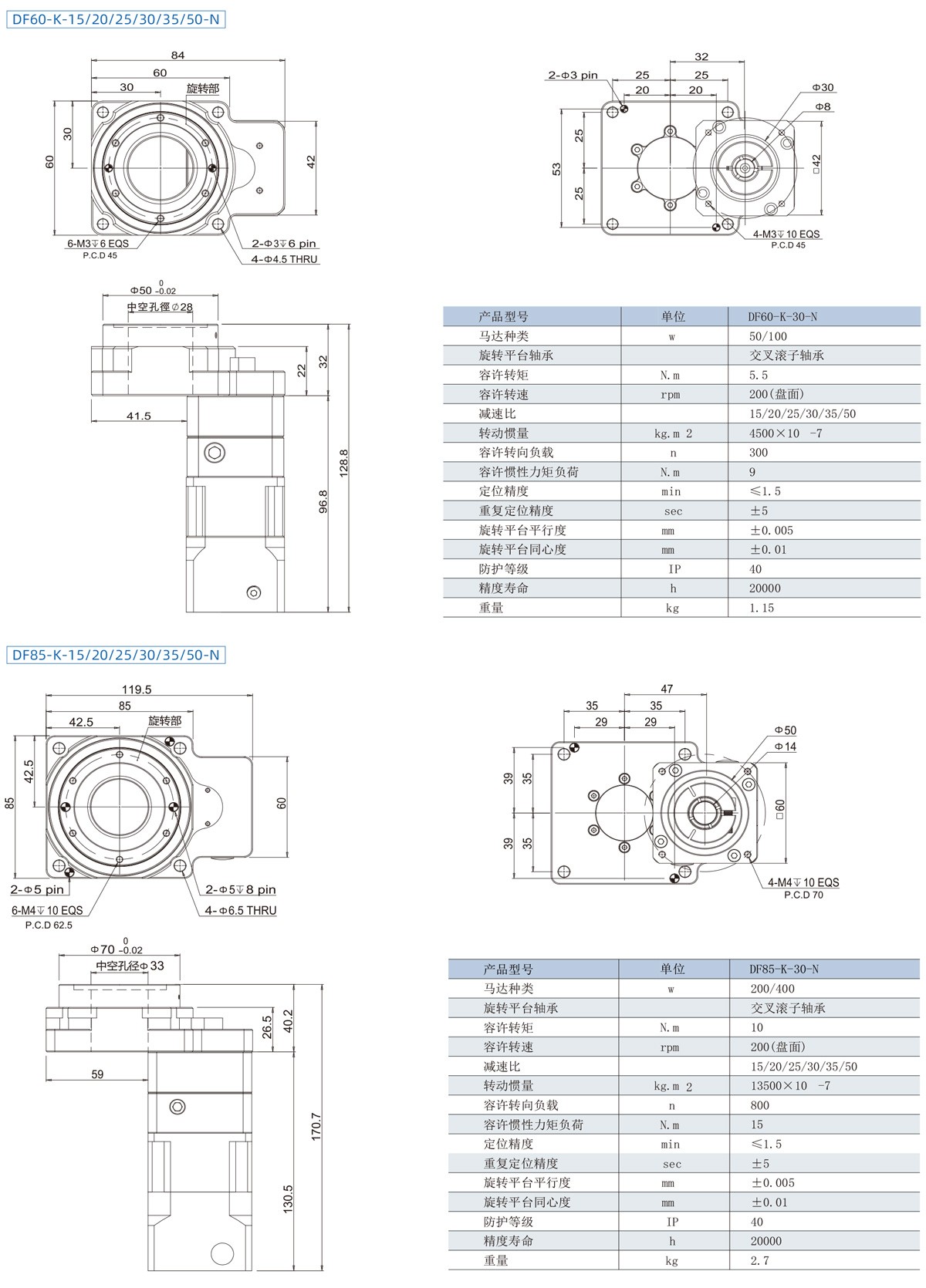

产品尺寸
使用说明
资料下载

命名规则

DF	60	K	05	-	N
旋转平台系列	规格	电机外径	减速比		选配
DF:标准系列 JH:加强系列	60/85/130/200	K:行星减速机 T:直角减速机 R:HR换向器无:标准	05/10/18/其他		N:伺服电机 B:步进电机 S:闭环步进电机

技术参数

产品型号	单位	DF60	DF85	DF130	DF200
减速比		5	5/10/18	10/18	10/18
匹配伺服马达	W	100	400/100	400	750
轴承结构		交叉滚子轴承	交叉滚子轴承	交叉滚子轴承	交叉滚子轴承
容许转矩	N.M	5	40/18	55/35	90/60
转动惯量	kg.m²	4500×10^－7	21090×10^－7	110725×10^－7	876410×10^－7
容许盘面输出转速	r/min	200	200	200	200
容许惯性力矩负荷	N.M	9	62/27	90/58	140/96
容许轴向负载	N	300	800	2500	4500
重负定位精度	arc-sec	±5	±5	±5	±5
定位精度	arc-min	±0.5	±0.5	±0.5	±0.5
旋转平台面偏差（平面跳动）	mm	±0.005	±0.005	±0.005	±0.005
旋转平台同心度	mm	±0.01	±0.01	±0.01	±0.01
旋转平台平行度	mm	±0.015	±0.015	±0.015	±0.015
精度寿命	h	25000	25000	25000	25000
防护等级		IP40	IP40	IP40	IP40
质量	kg	0.54	1.4/1	2.5	8
