命名规则

★ 相关2D，3D图纸请联系深圳市蚂蚁电机有限公司销售人员。

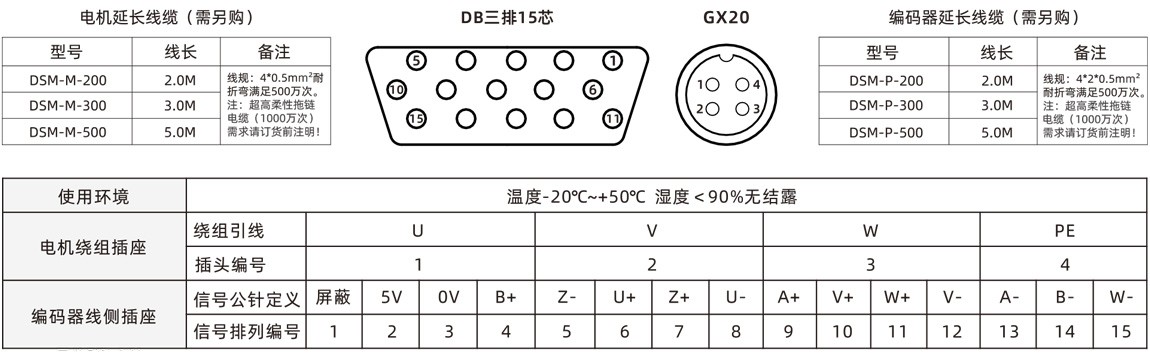

连接电机接线图

使用说明

1、关于电机的安装方向：电机的安装方向可以由横向、朝上、朝下任一方向自由安装。无论任何方向均请注意转轴的悬挂负载、轴向负载问题。

2、此外，请注意不要让电缆线与安装面接触，造成不必要的压力。

3、安装方法：请尽量考虑散热性、防止振动的问题，将其牢牢的固定在强韧的金属面上务必用电机前端安装止口定位，并注意公差配合，严格保证电机输出轴与负载的同心度。

4、驱动器峰值电流设置必须小于电机的额定电流。

5、请勿直接拎电机电缆线。

应用领域

木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等。
